Yirro-plus® s'insère parfaitement dans la fente de 15 mm de la livraison A-dec, à l'aide de l'adaptateur d'accueil standard fourni.

PROLONGEZ VOTRE LIVRAISON
Vous ne disposez pas d'un emplacement de rechange de 15 mm ? Demandez à votre technicien A-dec la pièce de rechange n° 99.06.52.03, une pièce d'extension contenant une fente de 15 mm ; l'adaptateur d'accueil Yirro-plus® est adapté à cette fente.

INSTALLATION SUR A-DEC
A-dec fournit des points de raccordement à l'air extérieur, de sorte qu'il est très facile de brancher le système Yirro-plus® COMFORT à l'aide du connecteur polymâle Q.D. fourni. Pour le système Yirro-plus® PREMIUM, il peut être nécessaire de faire appel à un technicien pour que l'électricité soit correctement connectée.

NOTE - Les unités A-dec ont des sources électriques placées un peu plus loin de l'unité d'assistance - ce qui nécessite un tuyau de connexion plus long. Demandez à votre technicien de commander un kit de démarrage PREMIUM avec l'article spécial 0781 (Air Power/boîte blanche avec un tuyau de raccordement plus long). Si vous le commandez à temps, votre kit de démarrage contiendra un tuyau plus long (2,60 m) au lieu de la longueur standard (1,8 m).

ACE - deux options de montage
La livraison ACE a un côté relativement plat, où vous pouvez monter la fixation universelle (incluse dans le set de départ). Choisissez une position qui soit à portée de main.

Adaptateur d'accueil C1 dans le plus petit emplacement
Il est également possible d'utiliser la plus petite fente (la plus à gauche) pour intégrer le régulateur d'air à l'aide d'un adaptateur C1. Vérifiez si votre petite fente est munie d'une petite fente carrée. Demandez l'article 0491 à votre distributeur.

La plupart des unités dentaires Airel Quetin ont un point commun :
- une base
- livraison placée sur un bras pivotant (tube)
- livraison avec côté vertical plat

1. Sur la base

Le montage de la station d'accueil Yirro-plus sur la base de l'Airel Quetin K2 est l'option la plus simple. Vous pouvez utiliser la plaque de montage / le support d'amarrage universel qui sont inclus dans le kit de départ. Veillez à ce que le tuyau d'air entre dans la base à l'endroit où les tuyaux d'aspiration entrent. Si possible, vous pouvez utiliser l'ouverture supplémentaire déjà présente dans la base. Voir ci-dessous pour une impression :

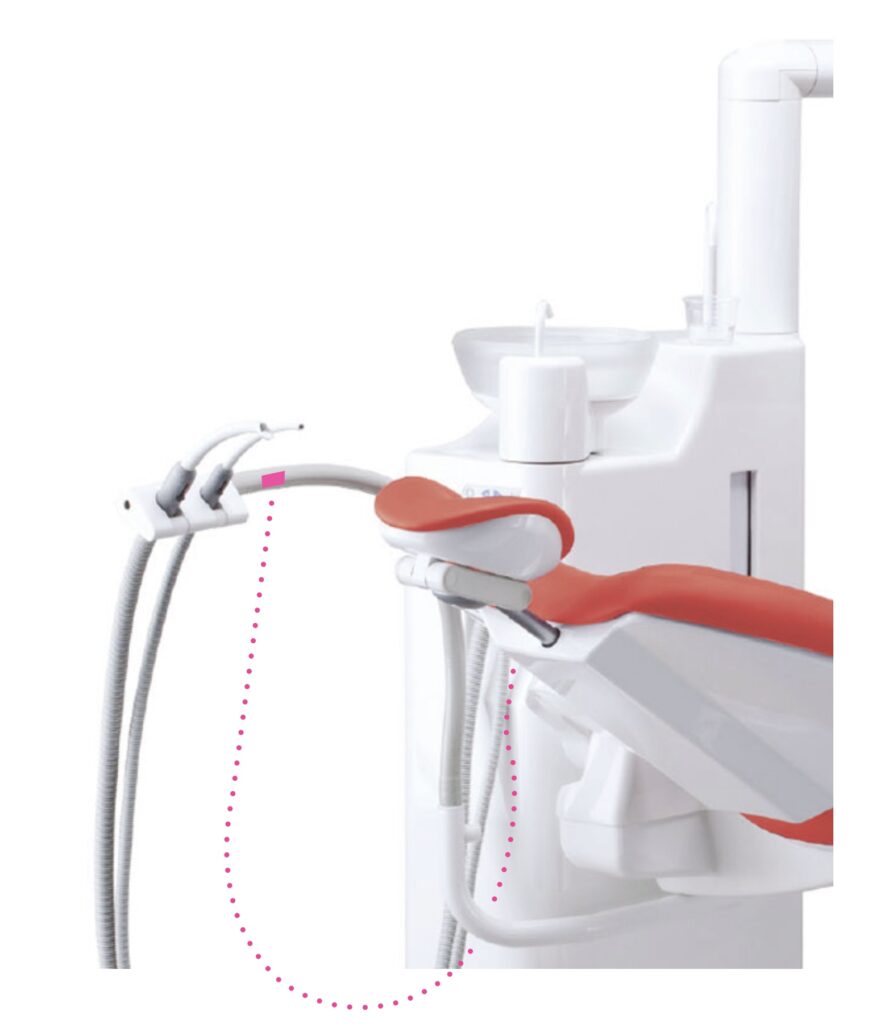

2. sur le tube à côté de l'accouchement

Une fixation pour Airel Quetin n'est pas encore disponible. Vous pouvez nous aider en nous indiquant le diamètre exact du tube à l'endroit indiqué.

Veuillez nous envoyer une photo de votre unité de livraison et le diamètre du tube. Le premier qui nous informe et qui a l'intention d'acheter un ensemble de départ Yirro-plus obtiendra un ancrage de montage gratuit.

Une fois que la station d'accueil est disponible, vous pouvez facilement y fixer le support de station d'accueil universel Yirro-plus (inclus dans le kit de départ).

NOTE

Assurez-vous que le tuyau d'air entre dans la base à l'endroit où les tuyaux d'aspiration entrent. Si possible, vous pouvez utiliser l'ouverture supplémentaire déjà présente dans la base. Voir ci-dessous pour une impression :

Le côté de la livraison de ANCAR est plat

Les livraisons ANCAR ont des côtés (presque) plats. Il est plus pratique de monter la station d'accueil Yirro-plus sur le côté de la livraison à l'aide de la plaque de montage pour surface plane (incluse dans le kit de départ). Assurez-vous que le tuyau d'air suit bien les autres tuyaux dans la base de l'unit dentaire.

Pour une impression, voir ci-dessous :

ANCAR ophanging yirro

2. Sur le socle de l'appareil

Vous pouvez également décider de monter le support d'accueil sur la base de l'appareil, en utilisant également la plaque de montage.

3. Nouvel adaptateur de rechange ?

Il est également possible d'utiliser un adaptateur de rechange. Actuellement, nous ne disposons pas d'informations sur les dimensions de la fente ANCAR. Si vous préférez intégrer Yirro sur une fente ANCAR de rechange, nous vous invitons à créer une impression 3D ("putty" ou scan 3D) et à nous l'envoyer. Si la dimension ne correspond pas à un adaptateur d'ancrage existant, nous développons le premier nouvel article gratuitement.

Nous apprécions votre aide pour intégrer le système Yirro-plus à n’importe quelle unité dentaire.

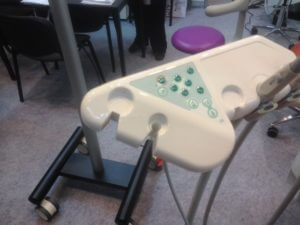

La plupart des unités d'assistance Anthos disposent d'un côté vertical plat sur lequel la station d'accueil universelle peut être montée, qui est incluse en standard dans le kit de démarrage.

Le Universal Docking est inclus dans tous les kits de démarrage et il est pratiquement toujours possible de monter ce dock universel sur une surface verticale à côté de l'unité de livraison. Même en cas de petit bord.

INTÉGRATION OCCASIONNELLE ANTHOS
Vous pouvez vérifier à l'occasion si l'adaptateur d'accueil standard (inclus dans le kit de démarrage) s'insère dans le plus petit emplacement (si disponible).

Les unités d'assistance Belmont disposent d'un grand côté plat, sur lequel il est facile de monter la station d'accueil universelle (incluse dans le kit de démarrage).

INSTALLATION SUR BELMONT
Belmont fournit des points de raccordement à l'air extérieur, il est donc très facile de brancher le système COMFORT. Pour PREMIUM vous devrez consulter votre technicien, afin d'avoir l'électricité correctement branchée.

BIOLASE – du côté du MDX

La station d'accueil Yirro-plus peut être montée sur le côté de l'unité Biolase MDX. À l'arrière, le tuyau d'air peut être acheminé vers la base et monté sur le compresseur. Assurez-vous que la compression d'air disponible pour Yirro-plus est de 3 à 6 bars. Pour le raccordement, vous pouvez utiliser les raccords rapides inclus ou la pièce en T (raccord de tube ø6 mm).

une impression est donnée ci-dessous:

OPTION DE MONTAGE SUR TUBES
Vous pouvez monter le système Yirro-plus® sur le tube d'instrument d'un CART à l'aide du support d'accueil TUBE. Le support d'accueil TUBE s'adapte sur un tube CART d'un diamètre de ø13 mm. Montez-le sur le côté gauche si vous êtes droitier et sur le côté droit si vous êtes gaucher.
REMARQUE : Le support d'accueil TUBE n'est pas inclus en standard dans le kit de démarrage et nécessite une commande spéciale. [Article 0291].

COMMANDEZ UN TUYAU EN SILICONE PLUS LONG
Si vous montez Yirro-plus® du côté de l'instrument, vous aurez besoin d'un tuyau en silicone plus fin de ø4 mm pour votre miroir Yirro-plus®. Une longueur supplémentaire est nécessaire pour transférer le miroir sous la tête du patient, du côté non dominant. Assurez-vous de commander un tuyau en silicone plus long [1,80 m – article 0279] avec votre kit de démarrage ! Les tuyaux en silicone peuvent être commandés séparément comme pièce de rechange. Les tuyaux en silicone ordinaires [longueur 1,30 m] portent le numéro d'article 0278.

INSTALLATION SUR CART
La plupart des CARTS ont des points de connexion d'air extérieur accessibles, il est donc très facile de brancher le système COMFORT. Attention cependant : le système Yirro-plus® nécessite une compression d'air de 3 à 6 bars (45-90 PSI), ce qui n'est pas le cas de toutes les CARTS. Pour le système PREMIUM, vous devrez peut-être consulter votre technicien afin que l'électricité soit correctement connectée.

Castellini – côté plat de livraison

Le côté des unités d'assistance Castellini est plat et le support de fixation universel ainsi que la plaque de montage peuvent y être placés. Guidez le tuyau d'air avec les autres tuyaux pour un résultat soigné. Impression:

Sur le socle

Vous pouvez également choisir de monter la station d'accueil sur la base de l'unit dentaire.

Un nouvel adaptateur de logement de rechange est-il applicable ?

Alternativement, un adaptateur de logement de rechange peut être utilisé. Actuellement, nous n'avons aucune information sur les dimensions disponibles sur les machines à sous Castellini. Si vous préférez intégrer Yirro sur un slot Castellini de rechange, nous vous invitons à créer une impression 3D (« putty » ou scan 3D) et à nous l'envoyer. Si les dimensions ne correspondent pas à un adaptateur existant, nous développons gratuitement le premier nouvel article.

Nous apprécions votre aide pour intégrer le système Yirro-plus à n’importe quelle unité dentaire.

De côté sur le boîtier d'assistance

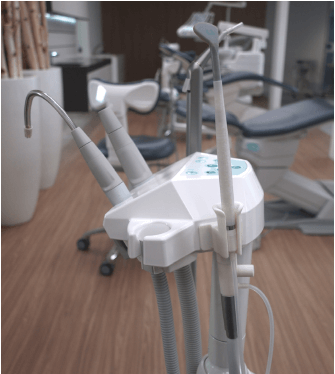

Les unités d'administration du fauteuil dentaire Chirana ont un côté plat sur lequel vous pouvez monter la station d'accueil Yirro-plus. Vous utilisez la plaque de montage incluse (dans le kit de démarrage). Assurez-vous que le tuyau d'air passe bien le long des autres tuyaux.

Impression:

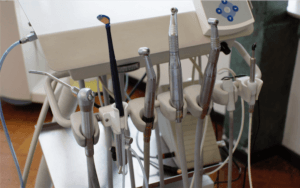

Chiromega – sur le côté plat de l'unité d'assistance

La plupart des unités d'assistance CHIROMEGA ont un côté plat vertical, sur lequel la station d'accueil Yirro-plus peut être montée à l'aide de la plaque de montage (incluse dans le kit de démarrage).

Impression:

Un nouvel adaptateur de logement de rechange est-il applicable ?

Alternativement, un adaptateur de logement de rechange peut être utilisé. Actuellement, nous n'avons aucune information sur les dimensions disponibles sur les emplacements CHIROMEGA. Si vous préférez intégrer Yirro sur un slot CHIROMEGA de rechange, nous vous invitons à créer une impression 3D (« putty » ou scan 3D) et à nous l'envoyer. Si les dimensions ne correspondent pas à un adaptateur existant, nous développons gratuitement le premier nouvel article.

Nous apprécions votre aide pour intégrer le système Yirro-plus à n’importe quelle unité dentaire.

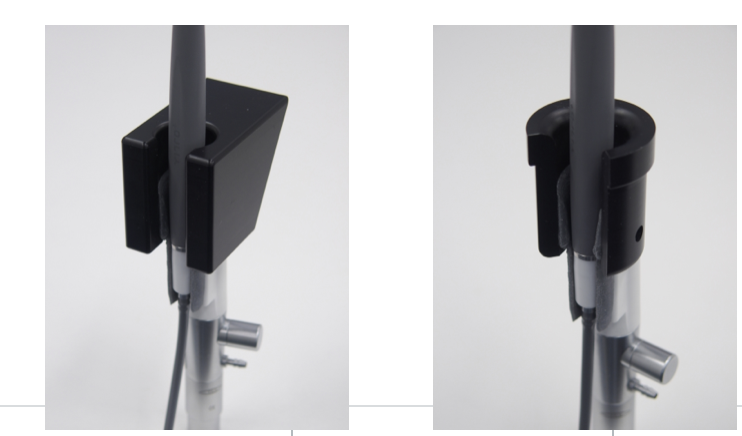

Adaptateur de fente Dental International (prototype)

Pour Dental International, un premier prototype d'adaptateur à fente a été développé et peut être commandé.

NOTE
Assurez-vous de vérifier si l'unité DI peut fournir l'air comprimé requis de 3 à 6 bars. Si ce n'est pas le cas, vous devez considérer que le débit d'air disponible peut être insuffisant et que l'utilisation de Yirro-plus peut affecter la fonctionnalité de vos autres instruments.

Impression

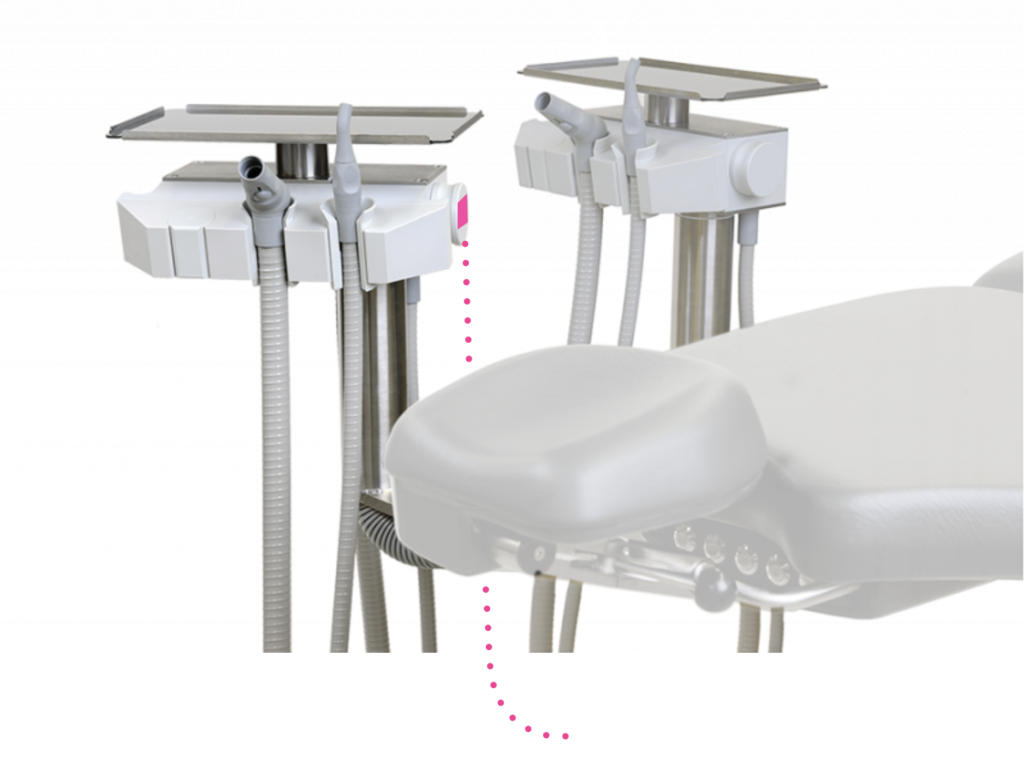

Unités d'assistance DKL

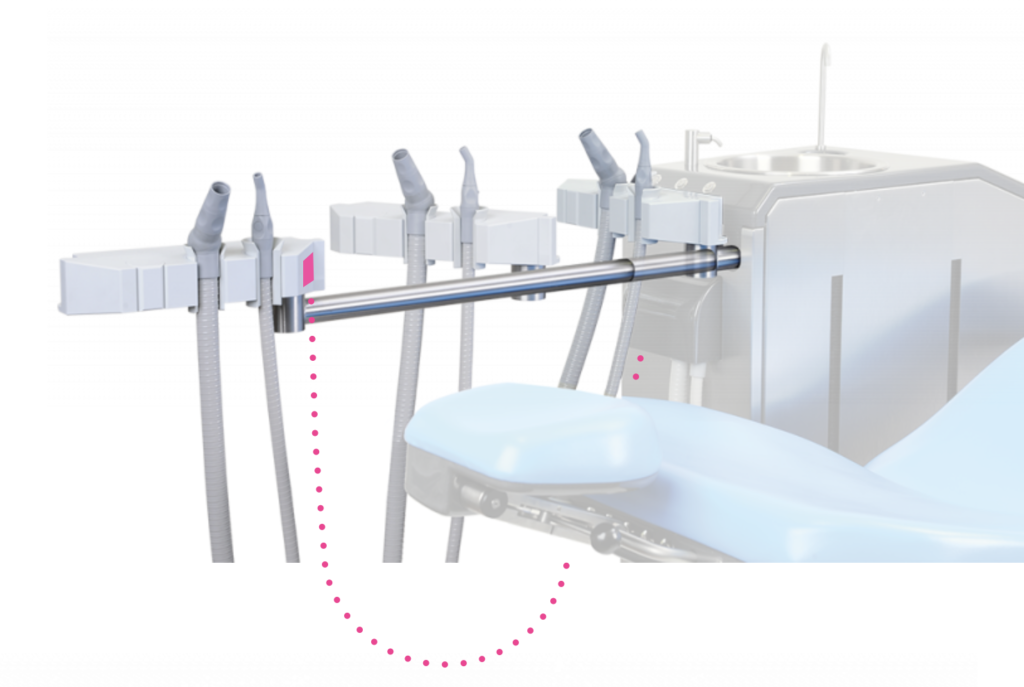

Les unités d'assistance DKL présentent un côté vertical plat, sur lequel le support de station d'accueil universel peut être monté (à l'aide de la plaque de montage – incluse dans le kit de démarrage). Ci-dessous, une impression est fournie pour cet emplacement de montage

Un nouvel adaptateur de logement de rechange est-il applicable ?

Alternativement, un adaptateur de logement de rechange peut être utilisé. Actuellement, aucune information n'est disponible pour l'adaptateur d'accueil à emplacement DKL. Si vous préférez intégrer Yirro sur un slot DKL libre, nous vous invitons à créer une impression 3D (« putty » ou 3D-scan) et à nous l'envoyer. Si les dimensions ne correspondent pas à un adaptateur existant, nous développons gratuitement le premier nouvel article.

Nous apprécions votre aide pour intégrer le système Yirro-plus à n’importe quelle unité dentaire.

SUR LE BRAS PIVOTANT, PRÈS DE L'ASPIRATION
Epilux dispose d'un bras pivotant/support avec un tube de ø22 mm maintenant l'unité d'assistance. Il est plus pratique de monter le système Yirro-plus® en utilisant le support d'accueil TUBE.

Le support d'accueil TUBE n'est pas inclus en standard dans le kit de démarrage et nécessite une commande spéciale [article 0291].

Du côté pivotant

Alternativement, certains dentistes ont tendance à placer le support de fixation sur le côté plat vertical du tableau de bord pivotant lui-même. Si vous préférez cela, vous devez vous assurer que la station d'accueil est placée dans une position inclinée vers l'avant, afin d'éviter tout contact avec le patient (sein de la femme) du système pendant vos traitements.

DANS LA FENTE LIBRE DE FEDESA
Pour NEW ALFA IDEM (également FEDESA) - voir les onglets séparés sous "New Alfa Idem".

A côté de la livraison

Certaines unités FEDESA ont une surface latérale plate (voir flèche indiquée), sur laquelle vous pouvez monter la station d'accueil universelle à l'aide de la plaque de montage, qui est incluse en standard dans le kit de démarrage.

D'autres types sont arrondis sur tous les côtés, ce qui gêne quelque peu la possibilité de monter un Universal Docking latéralement.

Utilisez la station d'accueil du bureau pour vous fixer sur le côté incurvé

Une option pour ancrer votre système Yirro-plus en utilisant un support d'accueil de bureau comme indiqué ci-dessous. La station d'accueil de bureau n'est pas incluse en standard dans le kit de démarrage et nécessite une commande spéciale [article 0584].

Intégration des emplacements

L'adaptateur d'accueil standard s'insère dans les emplacements extérieurs gauche et droit de Fedesa. Cependant, vous aurez besoin d'un clip de fixation d'ancrage (article 0532) pour fixer l'ancrage. Impression du clip de fixation d'accueil:

Actuellement, aucune information complète n'est disponible pour les autres machines à sous Fedesa.

Si vous préférez intégrer Yirro sur un emplacement FEDESA disponible et que l'adaptateur standard ne rentre pas dans l'emplacement, nous vous invitons à créer une impression 3D (« putty » ou scan 3D) et à nous l'envoyer. Veuillez également envoyer une photo de la livraison des soins dentaires. Si les dimensions ne correspondent à aucun de nos adaptateurs existants disponibles, nous développerons gratuitement le premier nouvel article.

Nous apprécions votre aide pour intégrer le système Yirro-plus à n’importe quelle unité dentaire.

FINNDENT Unité d'assistance OPTIONS DE MONTAGE
Certaines unités d'assistance Finndent offrent la possibilité d'un montage latéral. Vous pouvez monter la station d'accueil universelle à l'aide de la plaque de montage incluse (dans le kit de démarrage). Voir ci-dessous pour une impression.

Raccord Yirro-plus® FLEX
Le fabricant des unités Finndent est le premier fabricant d'unités dentaires à prendre en charge l'intégration de Yirro-plus dans le tableau de bord (pivotant). Cela signifie que vous pouvez utiliser le miroir Yirro-plus avec un instrument.

Si vous souhaitez que Yirro-plus soit complètement intégré à votre instrumentation, demandez à votre revendeur Finndent le coupleur Yirro-plus® FLEX. Il s'agit d'une version spéciale du coupleur magnétique Yirro-plus® qui a été développée pour être intégrée dans l'unité d'instrumentation Finndent. Voir ci-dessous pour une impression.

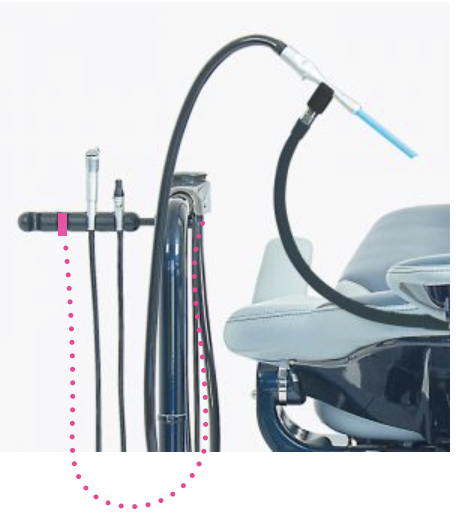

Unité d’assistance simplifiée Forest Dental – tube ø13 mm

Le tube de l'unité d'assistance simplifiée de Forest Dental est similaire à celui d'un chariot (ø13 mm). Pour ce type de livraison, vous pouvez utiliser la station d'accueil universelle (incluse dans le kit de démarrage) ainsi que le support de station d'accueil TUBE disponible séparément (ø13 mm / ø22 mm). (Article 0291).

Pour l'impression, voir ci-dessous :

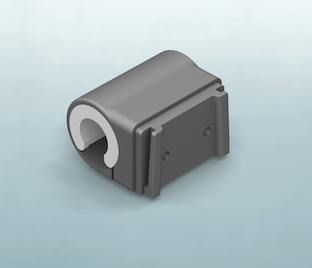

Ci-dessous une impression du support d'accueil de tube (disponible séparément – ​​article 0291) :

Intégration des emplacements

Une autre option pourrait être l’intégration des slots. Jusqu’à présent, nous ne connaissons aucune donnée sur la géométrie de la fente dentaire forestière. Si vous préférez utiliser un emplacement libre, vous pouvez réaliser un scan 3D de la géométrie (ou un « mastic ») et nous l'envoyer, accompagné d'une photo de votre unité de livraison. Dans le cas où la géométrie ne correspond pas à nos docks disponibles, nous créerons un nouveau dock et le premier article sera gratuit.

Voici une impression :

NOTE

Nous apprécions beaucoup votre aide pour nous aider à développer les docks d'intégration Yirro-plus.

INTÉGRATION DANS UN SLOT LIBRE
Grâce à l'adaptateur d'accueil C1, il est possible d'intégrer le système Yirro-plus® dans le plus petit emplacement libre.

L'adaptateur d'accueil C1 n'est pas inclus en standard dans le kit de démarrage et nécessite une commande spéciale [article 0491].

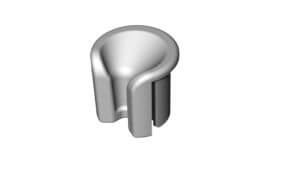

HEKA-UNIC / HEKA-UNICLINE-S
Yirro-plus® peut être intégré à la livraison de HEKA-UNIC et de HEKA-UNICLINE-S, grâce à l'utilisation de l'adaptateur d'accueil dédié HEKA-UNIC-S. Cet adaptateur d'accueil n'est pas inclus en standard dans le kit de démarrage et nécessite une commande spéciale [article 0323].

HEKA-UNICLINE
Pour les unités HEKA-UNICLINE, vous pouvez utiliser l'adaptateur d'accueil dédié HEKA-UNICLINE. Si les trois emplacements sont occupés, vous pouvez créer un quatrième emplacement en montant un adaptateur HEKA-UNICLINE-SIDE. Ces adaptateurs d'accueil ne sont pas inclus en standard dans le kit de démarrage et nécessitent une commande spéciale [article 0405 – Adaptateur d'accueil HEKA UNICLINE ; article 0499 – Adaptateur d'accueil HEKA UNICLINE SIDE]

CONNEXION
HEKA offre un raccordement électrique très simple, à l'arrière de l'appareil se trouvent des prises gratuites disponibles où l'adaptateur secteur Yirro-plus® peut être branché. Le tuyau de raccordement peut être guidé jusqu'à la livraison en (créant) un petit trou dans la base de l'unité, en bas.

Deux options pour KaVo
Pour KaVo, deux options sont disponibles :

Option standard - montage latéral de la station d'accueil
Le montage latéral à l'aide du support d'amarrage universel est l'option standard. Le support d'accueil universel est inclus dans chaque kit de départ. Voici à quoi il ressemble :

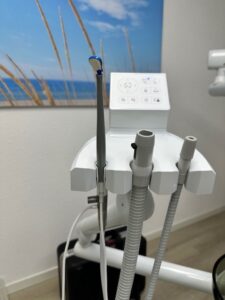

Intégration dans un emplacement libre
Pour la nouvelle unité d'accouchement KaVo, un Slot Docking spécial a été créé. Si cet emplacement est vide, vous pouvez utiliser ce Slot Docking pour l'intégrer. [Article 1366]
Un exemple de cet adaptateur Yirro-plus Kavo SLOT est présenté dans l'image ci-dessous :

MIDMARK INTEGRATION

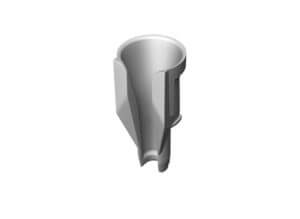

Pour Midmark, l'adaptateur d'accueil C2 dédié est disponible pour intégrer le système dans un emplacement libre.

L'adaptateur Midmark [article 0517] n'est pas inclus en standard dans le kit de démarrage et nécessite une commande spéciale.

Monter sur le côté plat vertical

Alternativement, la station d'accueil universelle – ainsi que la plaque de montage – peuvent être positionnées sur le côté ou sur le côté arrière plat de la livraison. La station d'accueil universelle et la plaque de montage sont incluses dans le kit de démarrage.

MONTAGE LATÉRAL MORITA
La plupart des unités d'assistance Morita ont des côtés verticaux plats qui permettent le montage de l'Universal Docking, inclus dans le kit de démarrage. Vous trouverez ci-dessous quelques exemples.

Morita T-100 empreinte pour montage latéral

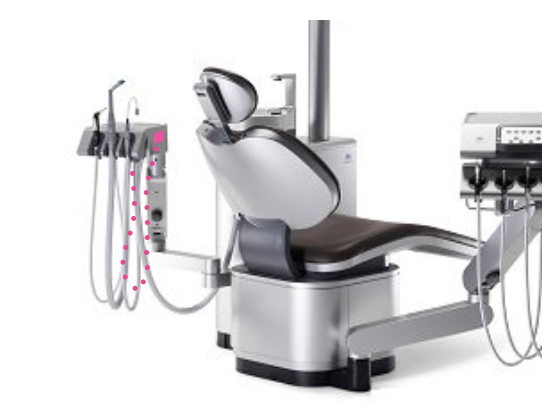

Empreinte Morita T-500 pour montage latéral

Morita G20 – extension d'accueil mobile sur le côté

Pour Morita G20, le support d'extension d'accueil mobile est applicable. Ce support peut remplir le surplomb (bord) jusqu'à 16 mm, vous pouvez donc le placer sous le plateau et la station d'accueil permettra toujours de placer la poignée dans la station d'accueil. Vous pouvez acheter le Mobile Extension Docking 16 mm séparément. Une impression est donnée ci-dessous.

Le support Mobile Extension Docking 16 mm peut être acheté séparément (article 0573).

Morita Z300 – utilisez le support Desktop Docking

Pour Morita Z300, l’utilisation du support Desktop Docking peut être la meilleure solution. Cette station d'accueil n'est pas incluse dans le startset et doit être commandée séparément (article 0582). Voir l'image ci-dessous pour une impression du support d'accueil et de la situation du Z300.

Support d'accueil de bureau (article 0582)

INTÉGRATION DANS LE NOUVEL IDEM (ALFA)
L'adaptateur d'accueil standard (inclus dans le kit de démarrage) s'insère dans les emplacements extérieurs du New Idem (Alfa). [Faites attention, en dessous il y a un peu trop d'espace et cela fait bouger la station d'accueil. Ce problème peut être résolu en utilisant un anneau de fixation d'amarrage [article 0532]. L'anneau de fixation d'amarrage n'est pas inclus en standard dans les kits de démarrage.

MONTAGE OMS
Comme indiqué ci-dessous, la plupart des unités d'assistance d'OMS ont un côté vertical plat et il est possible de monter l'Universal Docking (standard inclus) sur le côté.

INTÉGRÉ DANS LE PLUS PETIT FENTE
Alternativement, vous pouvez parfois utiliser l'adaptateur d'accueil C1 pour l'intégration dans un emplacement libre. Recherchez la plus petite fente et voyez si la glissière carrée est présente. L'adaptateur d'accueil C1 s'insérera alors dans l'emplacement

Pelton & Crane – sur le côté de l'unité d'assistance

L'unité d'assistance régulière de Pelton & Crane vous offre une surface plane sur laquelle vous pouvez monter le support d'amarrage universel du système Yirro-plus. Tout ce dont vous avez besoin est inclus dans le kit de démarrage. Voir ci-dessous pour une impression de la situation.

Pelton & Crane – Unités d’assistance arrière

Lorsque vous bénéficiez d’une assistance arrière de Pelton & Crane, vous pouvez choisir :
Soit vous appliquez l'ancrage universel latéralement sur le côté plat de la centrale d'assistance (voir ci-dessous) :

Vous pouvez également utiliser une option disponible séparément : le support Desktop Docking. En utilisant cette station d'accueil, vous pouvez monter le système Yirro-plus sur une surface horizontale ; c'est-à-dire sur le plateau arrière de la table

Article 0584 – Support d'accueil Yirro-plus DeskTop

PELTON & CRANE – unités d'assistance arrondies
Certaines unités d'assistance Pelton & Crane ont tendance à être arrondies de tous les côtés. En utilisant le support de station d'accueil de bureau, vous pouvez cependant monter le système Yirro-plus. Vous pouvez mettre du matériel de remplissage dans le coin pour combler le vide (plus hygiénique).
Une impression est donnée ci-dessous (flèche rose).

NOTE:

Actuellement, nous n'avons aucune donnée sur la géométrie des fentes Pelton & Crane. Si vous préférez placer le système Yirro-plus dans un emplacement libre, vous pouvez nous envoyer les données 3D (scan ou « putty ») ainsi qu'une image de votre unité de livraison. Si les données 3D ne correspondent pas à l'une des géométries de nos supports d'amarrage, nous en créerons une nouvelle. Le premier client qui nous aide à créer le nouvel adaptateur de slot recevra le nouvel adaptateur gratuitement.

Nous apprécions votre aide pour intégrer le système Yirro-plus à n’importe quelle unité dentaire.

INTÉGRATION DE PLANMECA
Pour l'intégration dans le Planmeca Compact le plus récent, le support d'accueil Planmeca SIDE est disponible. Branchez-le simplement dans les deux trous sur le côté de l'unité d'assistance et vous pourrez facilement clipser le Yirro-plus® Universal Docking.

La station d'accueil Planmeca SIDE n'est pas incluse en standard dans le kit de démarrage et nécessite une commande spéciale [article 0464].

INTÉGRATION DES FENTES
Il est également possible de placer la station d'accueil dans l'emplacement disponible (si disponible) en utilisant le Planmeca-1 Docking [article 0758].

La station d'accueil Planmeca-1 s'adapte également aux emplacements du Planmeca I-touch.
Si les trois emplacements sont occupés, vous pouvez également utiliser une station d'accueil TUBE pour monter le système sur le tube de base de la livraison.

MONTAGE ALTERNatif POUR PLANMECA
Comme alternative, certains utilisateurs placent la station d'accueil sur l'ensemble d'instruments :

Options de montage Sirona
Sirona est celui qui présente le plus de différences dans les unités d'assistance. Mais dans tous les cas, il existe la possibilité d'intégrer ou de monter Yirro-plus sur le boîtier d'assistance. Un résumé:

SIRONA INTEGO
Pour la livraison Sirona Intego, un adaptateur d'accueil Sirona INTEGO dédié est disponible [article 0720, non inclus dans le kit de démarrage.]

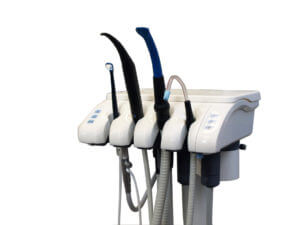

SIRONA SINIUS
Pour les unités d'assistance Sirona Sinius, deux options sont disponibles :
1) Utilisez l'adaptateur d'accueil Sirona C245+ pour l'intégrer dans un emplacement libre, voir l'image ci-dessous. L'adaptateur d'accueil Sirona C245+ n'est pas inclus en standard dans le kit de démarrage mais doit être commandé séparément [article 0473]

2) Montage latéral à l'aide d'une station d'accueil universelle
Vous pouvez également monter la station d'accueil universelle (standard incluse) sur le côté plat de l'unité de livraison Sinius. Voir photo ci-dessous :

SIRONA TENEO/SIRONA C3+
Une bonne solution pour Sirona TENEO et Sirona C3+ consiste à utiliser le support d'accueil Mobile EXTENSION ; ce support d'amarrage surmonte le long bord/surplomb du côté de l'unité d'assistance et permet ainsi un amarrage latéral vertical. La station d'accueil universelle (standard incluse) peut être clipsée sur le support de station d'accueil Mobile Extension. Voir l'image ci-dessous pour une impression :

L'EXTENSION d'accueil mobile n'est pas incluse en standard et nécessite une commande séparée [article 0330].

SIRONA C4+/C5+
Pour Sirona C4+ et C5+, l'adaptateur SIRONA C245+ peut être utilisé dans le petit emplacement, voir l'image ci-dessous.

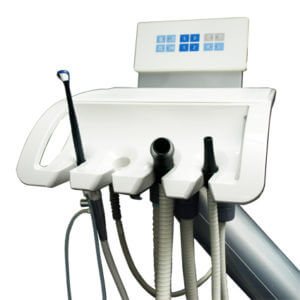

SIRONA C2+
Pour le SIRONA C2+, deux options sont possibles :
1) Utilisation de l'adaptateur standard inclus dans le plus petit emplacement (si disponible). Voir l'image ci-dessous :

2) Utilisation de l'adaptateur Sirona C245+ dans le deuxième plus petit emplacement (si disponible). L'adaptateur d'accueil Sirona C245+ n'est pas inclus en standard et nécessite une commande spéciale [article 0473].

SIRONA C8+
Le Sirona C8+ est doté d'un bord latéral plat suffisamment haut pour y monter la station d'accueil universelle [standard incluse]. Voir photo ci-dessous.

Les unités italiennes Smart & Simple disposent d'une unité d'assistance avec un petit emplacement. L'adaptateur d'accueil standard (standard inclus dans le kit de démarrage) s'insère dans cet emplacement. Voir l'image ci-dessous :

STERN WEBBER – MONTAGE LATÉRAL
Les unités d'assistance Stern Webber ont dans la plupart des cas un côté plat sur lequel la station d'accueil universelle standard incluse peut être montée. La station d'accueil universelle est incluse en standard dans le kit de démarrage. Voir les images ci-dessous pour une impression

NOTE

Jusqu'à présent, nous ne connaissons aucune donnée de géométrie 3D sur la fente Stern Webber. Dans le cas où vous souhaitez intégrer dans un emplacement de rechange, vous pouvez nous envoyer la géométrie (scan 3D ou « putty ») accompagnée d'une image de la livraison. Si aucune des géométries d'accueil disponibles ne rentre dans l'emplacement, nous créerons un nouvel adaptateur d'emplacement. Le premier client qui nous envoie la géométrie (appropriée) recevra gratuitement un nouvel adaptateur de fente.

Nous apprécions votre aide pour intégrer le système Yirro-plus à n’importe quelle unité dentaire.

STOMADENT-MONTAGE
La plupart des unités d'assistance Stomadent ont un côté plat sur lequel vous pouvez facilement monter le support Universal Docking (standard inclus dans le kit de démarrage).

Intégration des emplacements

Actuellement, aucune géométrie 3D sur les rainures Stomadent n'est disponible chez DHM-dental. Si vous préférez l'intégration dans un emplacement de rechange, nous vous invitons à nous envoyer la géométrie 3D (scan 3D ou « putty ») de l'emplacement de rechange – accompagnée d'une image dans laquelle vous indiquez de quel emplacement il s'agit. Si aucune de nos géométries d'accueil disponibles ne rentre dans la fente, nous créerons un nouvel adaptateur d'accueil. Le premier client à nous fournir les données 3D et à acheter un nouveau startset recevra cet adaptateur d'accueil gratuitement.

Nous apprécions votre aide pour intégrer le système Yirro-plus à n’importe quelle unité dentaire.

OPTIONS DE MONTAGE TRIDEC

Les unités Tridec utilisent des systèmes d'aspiration Cattani. Ci-dessous, pour 2 types de centrales d'assistance TRIDEC, une option est proposée :

Crachoirs CS90

Pour ces crachoirs, il est possible de monter la station d'accueil universelle incluse en standard sur le côté plat. Voir l'image ci-dessous :

Crachoirs DSM

Les crachoirs DSM ont tous les côtés arrondis et le seul support d'accueil pouvant être utilisé est le support d'accueil de bureau [1]. Alternativement, l'utilisation du support d'accueil TUBE peut être une option sur le tube [2]. Voir ci-dessous pour une impression de ces postes :

REMARQUE sur l'intégration des emplacements

Actuellement, aucune donnée de géométrie 3D sur les fentes DSM (Tridec) n'est connue de DHM-dental. Si vous préférez l'intégration dans un emplacement de rechange, nous vous invitons à nous envoyer la géométrie 3D (scan 3D ou « putty ») de l'emplacement, accompagnée d'une image dans laquelle vous indiquez de quel emplacement il s'agit.
Nous vérifierons si notre géométrie d'accueil disponible s'insère dans la fente. Si ce n'est pas le cas, nous créerons un nouvel adaptateur pour l'unité DSM/Tridec. Le premier client qui nous enverra les données 3D (appropriées) et achètera un nouveau startset Yirro-plus obtiendra le nouvel adaptateur gratuitement.

Nous apprécions votre aide pour intégrer le système Yirro-plus à n’importe quelle unité dentaire.

MONTAGE ULTRADENT
Les unités d'assistance Ultradent ont un côté plat sur lequel il est facile de monter l'Universal Docking (standard inclus dans le kit de démarrage). Voir l'image ci-dessous pour une impression :

Autre exemple de livraisons à plat :

REMARQUE sur l'intégration des emplacements

Actuellement, DHM-dental ne dispose d'aucune donnée sur la géométrie 3D des fentes ULTRADENT. Si vous préférez l'intégrer dans une fente de rechange, nous vous invitons à nous envoyer la géométrie 3D (3D-scan ou 'putty') de la fente, ainsi qu'une image sur laquelle vous indiquerez la fente concernée.
Nous vérifierons si notre géométrie d'accueil disponible s'insère dans la fente. Dans le cas contraire, nous créerons un nouvel adaptateur pour l'unité ULTRADENT. Le premier client qui nous envoie les données 3D (appropriées) et achète un nouveau startset Yirro-plus recevra le nouvel adaptateur gratuitement.

Nous apprécions votre aide pour intégrer le système Yirro-plus à n’importe quelle unité dentaire.

MONTAGE Q-DENT – deux options

De côté sur le bloc DURR

L'unité Q-Dent utilise le bloc DURR, ce qui permet à la fois un montage latéral et une intégration. Pour le montage latéral, montez simplement le Universal Docking standard inclus sur le côté de la livraison.

Intégration de slot sur le bloc DURR

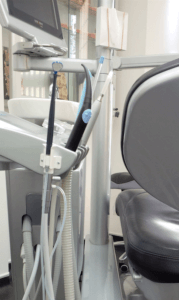

Pour l'intégration des emplacements, vous pouvez utiliser l'adaptateur d'accueil standard, inclus dans le kit de démarrage. Une impression de l’option intégrée est donnée ci-dessous:

Unité dentaire VITALY

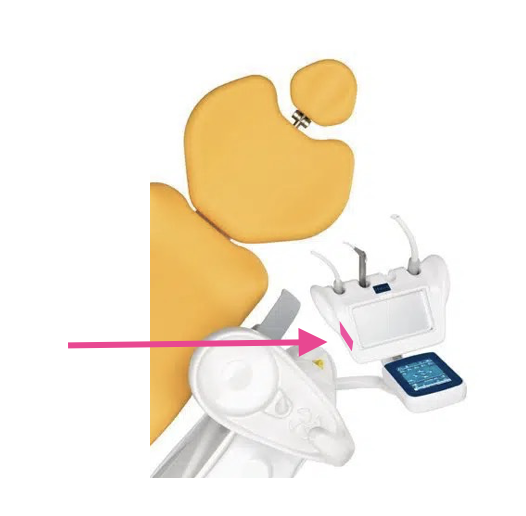

Ci-dessous, une impression d'une unité d'assistance Vitaly. Il est possible de monter le Universal Docking (inclus dans le kit de démarrage) sur le côté. Voir l'impression ci-dessous :

Intégration des emplacements

Alternativement, si la petite fente sur la droite est disponible, vous pouvez l'intégrer dans cet emplacement en utilisant la station d'accueil C1. Vérifier la présence du carré glissé dans la fente.

L'emplacement le plus à droite convient à l'adaptateur C1

Adaptateur C1 (article 0491)

Ci-dessus : Docking C1 (article 0491) avec curseur carré. (Convient également aux unités Galbiati).

MONTAGE XO

La meilleure option pour XO pour monter le système Yirro-plus est sur la face avant plate de l'unité d'assistance. Selon le type d'unité XO, vous pouvez utiliser le support d'accueil XO-1 ou le support d'accueil XO-2. Voir ci-dessous pour une impression de ces supports d'accueil. Les unités XO les plus récentes offrent suffisamment d'espace pour y monter directement la station d'accueil universelle.

SUPPORT D'ACCUEIL XO-1 (ARTICLE 0750)

Ce support d'accueil a été développé pour les anciens types d'unités XO.

Une image du support d'accueil XO-1 est présentée ci-dessous :

Support d'accueil XO-2 (article 0548)

Ce support d'accueil a été développé pour l'unité XO la plus récente.

Une image du support d'accueil XO-2 est présentée ci-dessous :

Sur le socle

Comme alternative aux options présentées ci-dessus, certains utilisateurs préfèrent monter la station d'accueil universelle simplement sur la base du fauteuil. Pour cette option, vous n'avez pas besoin d'adaptateur spécial, la station d'accueil universelle est incluse dans le kit de démarrage. Assurez-vous simplement que la station d'accueil est à portée de main du dentiste et de l'assistante.

Unités d'assistance Yoshida

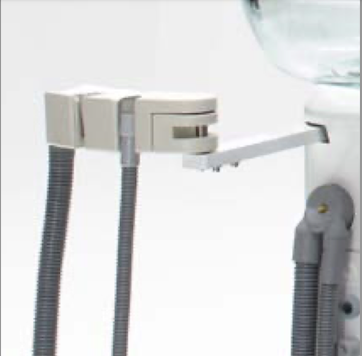

Les unités Yoshida Season ont l'unité d'assistance illustrée ci-dessous

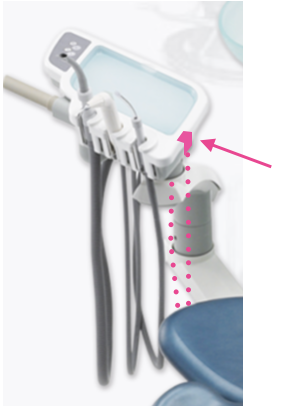

Pour les unités d'assistance Yoshida Season, la meilleure option est d'utiliser le support d'accueil Desk-Top pour monter le système Yirro-plus®. Voir ci-dessous pour une impression :

La version la plus récente du support d'accueil DeskTop est fournie ici :

Yoshida EYECIA II

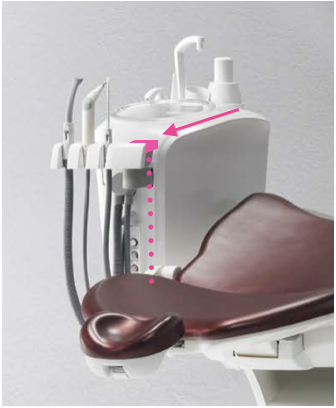

Pour les unités d'assistance Yoshida EYECIA II comme indiqué ci-dessous, le support de station d'accueil de bureau est également une bonne option. Voir ci-dessous pour une impression :

Unité Yoshida (autre)

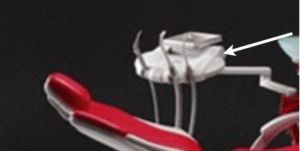

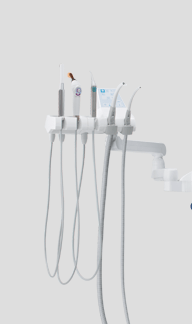

Pour les autres unités d'assistance Yoshida, c'est-à-dire comme indiqué ci-dessous, le support d'accueil de bureau est également une bonne option. Voir ci-dessous pour une impression :

Intégration de slot pour Yoshida

Actuellement, aucune donnée 3D sur la géométrie des fentes Yoshida n'est disponible chez DHM-dental. Si vous préférez que le système soit intégré dans une fente, nous vous invitons à contacter votre distributeur local (Pentron Japon) et à lui envoyer une géométrie 3D de la fente et une demande de transmission à nous. Nous vérifierons si la géométrie de la fente correspond à l'un de nos docks disponibles. Dans le cas contraire, nous créerons gratuitement 1 adaptateur de slot – applicable uniquement au premier client qui nous envoie les données (appropriées).

Nous apprécions votre aide pour intégrer le système Yirro-plus à n’importe quelle unité dentaire.
